Что такое опорный контур автокрана и зачем он нужен

Опорный контур автокрана это условная площадь между колесами или выносными опорами, на которую кран передает нагрузку во время работы. Чем понятнее этот контур, тем проще оценить устойчивость машины, место для установки, давление на покрытие и реальную возможность поднять груз на нужном вылете.

Если объяснять без инженерной схемы, кран держится не только массой шасси. В рабочем положении часть нагрузки уходит на аутригеры, подпятники и площадку под ними. Поэтому для заявки полезно знать не только вес груза и высоту подъема, но и сколько места есть вокруг машины.

Короткий ответ

Этот параметр показывает, на какую базу опирается машина в рабочем положении. У автокрана эта база может идти по колесам, если это разрешено паспортом для конкретного режима, или по выносным опорам, когда машина вывешена на аутригерах.

Для заказчика смысл простой: контур помогает понять, поместится ли техника на объекте и сможет ли она работать с нужным грузом. Если опоры нельзя выдвинуть полностью, кран может потерять часть рабочих возможностей даже при хорошем запасе по тоннажу.

Почему крану мало просто ровной площадки

Ровная площадка нужна, но одной ровности недостаточно. Кран во время подъема получает не только вертикальную нагрузку от груза, но и опрокидывающий момент. Чем больше вылет стрелы и дальше крюк уходит от машины, тем сильнее этот момент действует на шасси и опоры.

Поэтому перед подъемом смотрят на покрытие, уклон, расстояние до стен, бордюров, траншей, люков и подземных коммуникаций. Асфальт может выглядеть крепким, но если под подпятником пустота, рыхлая засыпка или край плиты, опора начнет проседать.

Типичная ситуация: объект присылает массу груза и фото фасада, но не показывает место установки. На месте выясняется, что с одной стороны забор, с другой бордюр и ливневый колодец. Формально кран проходит по габаритам, но рабочий контур поставить уже сложно.

Как образуется контур на выносных опорах

Контур на выносных опорах образуется линиями между точками, где аутригеры передают нагрузку на покрытие. В рабочем положении это не просто ширина автомобиля, а прямоугольник или близкая к нему фигура между подпятниками.

Чем шире и длиннее расставлены опоры, тем устойчивее база для стрелы. Но эта устойчивость не означает свободу поднимать любой груз в любую сторону. Реальная грузоподъемность зависит от вылета, длины стрелы, противовеса, угла поворота и режима, который разрешен в паспорте машины.

Чем полный контур отличается от сокращенного

Полный контур используют, когда все опоры можно выдвинуть в штатное положение и поставить на подготовленное основание. Это лучший сценарий для большинства подъемов: машина получает максимальную базу, а оператор работает по таблицам для полного выдвижения опор.

Сокращенный контур нужен там, где места меньше: во дворе, в проезде, рядом со стеной, забором или действующим складом. Такой режим может быть предусмотрен производителем, но он обычно снижает доступные возможности крана. Решать это на месте на глаз нельзя.

Если объект тесный, заранее отправьте фото с двух сторон машины и примерные размеры проезда. Менеджер поймет, нужен ли компактный кран, другой заезд, перенос точки установки или отдельная проверка грузовой схемы.

Почему контур влияет на грузоподъемность

Грузоподъемность крана меняется вместе с вылетом и схемой опирания. Номинальные 25, 30 или 50 тонн не означают, что кран поднимет такую массу при любой длине стрелы и в любой точке вокруг машины.

Когда стрела уходит дальше от центра поворота, нагрузка на дальнюю сторону контура растет. Если опора стоит на слабом месте или контур ограничен, запас устойчивости уменьшается. Поэтому оператор смотрит не только на массу груза, но и на радиус, сектор работы и положение аутригеров.

Для связки этих параметров полезно отдельно разобрать, что означает грузоподъемность крана 25, 30 и 50 тонн. Там акцент на массе и вылете, а здесь на том, на чем машина фактически стоит.

Что проверить на площадке до приезда

До приезда техники нужно проверить не только подъезд, но и место под каждую опору. Хороший ориентир: если вы не можете показать, где будут стоять четыре подпятника, заявка еще не готова для точного подбора.

Подготовьте короткий набор данных:

• ширину и длину доступной зоны под машину;
• фото покрытия крупно и общий вид площадки;
• наличие бордюров, уклона, люков, траншей и мягкого грунта;
• расстояние от машины до груза и точки выгрузки;
• ограничения сверху: провода, козырьки, деревья, трубы, балки;
• возможность развернуть стрелу в нужный сектор без помех.

Если есть сомнения по массе или центру тяжести, сначала уточните груз. Для этого подойдет наш материал о том, как определить вес груза перед заказом автокрана.

Когда подпятники и подкладки решают исход работы

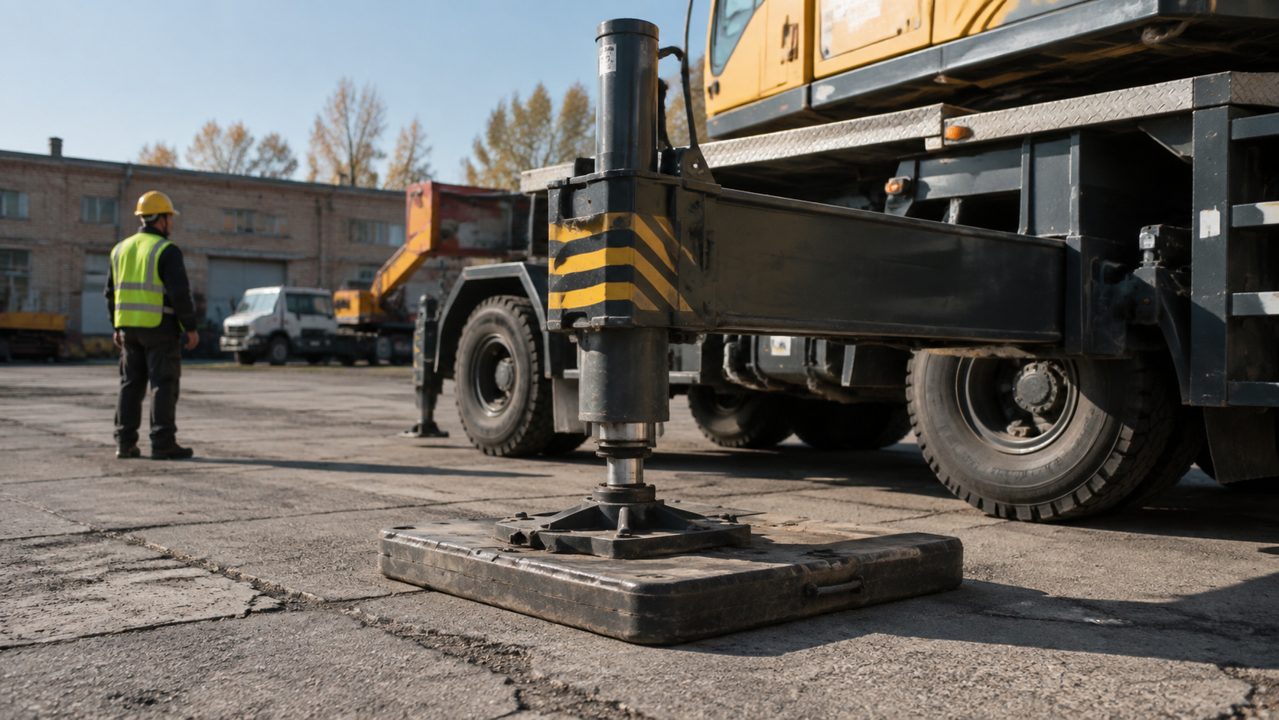

Подпятники распределяют давление от аутригера на покрытие. На крепкой бетонной плите это один сценарий, на старом асфальте, плитке, грунте или перекрытии над подвалом совсем другой. Чем меньше площадь контакта, тем выше давление в точке.

Подкладки применяют, когда нужно увеличить площадь опирания или защитить покрытие. Это не декоративная мера. Если опора продавит асфальт или сядет на край люка, кран может потерять горизонт и работу придется остановить.

Практичный пример: при разгрузке рядом со складом груз легкий, но машина встает у края старого покрытия. Основной риск уже не в массе груза, а в том, выдержит ли площадка давление опоры. В такой задаче лучше заранее показать покрытие и место установки, чем менять схему после подачи.

Что мешает поставить опоры правильно

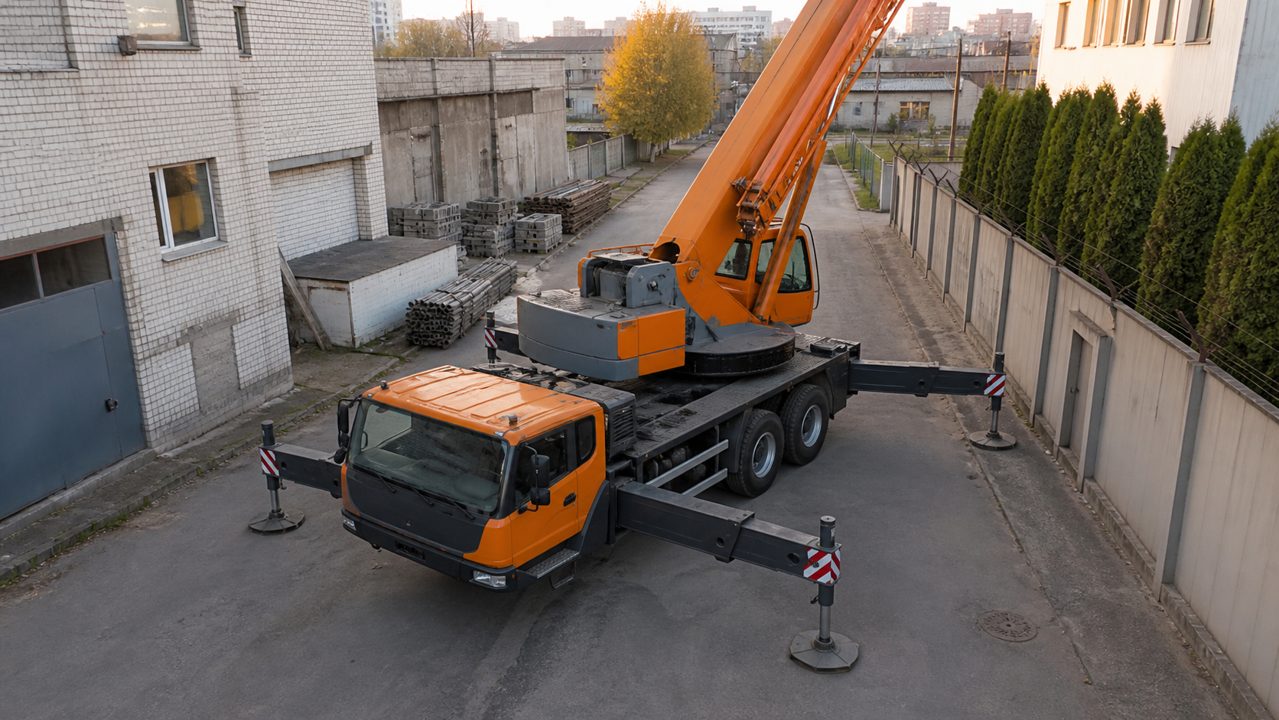

Правильной установке чаще мешают не крупные препятствия, а мелкие ограничения, которые забывают сфотографировать. Узкий проезд, высокий бордюр, открытый лоток, припаркованные машины, строительные материалы и временный забор могут забрать те самые полметра, которых не хватает для штатного положения.

Проблемы возникают и сверху. Стрела может пройти по высоте, но при повороте задеть козырек, провод, ветку или край кровли. Поэтому место оценивают объемно: где стоит шасси, куда выходят опоры, куда поворачивается надстройка и по какой траектории пойдет груз.

Чем эта тема отличается от подготовки площадки

Подготовка площадки шире: подъезд, покрытие, уклон, складирование груза, безопасность людей и согласование зоны. Этот контур один из ключевых элементов такой подготовки, но не вся подготовка целиком.

Если вам нужна общая инструкция по месту установки, посмотрите материал про подготовку площадки под автокран. Здесь мы специально разбираем только базу опирания, чтобы не смешивать ее со строповкой, погодой и организацией работ.

Такой подход снижает риск каннибализации с соседними статьями. Статья про характеристики учит читать параметры машины, материал про грузоподъемность объясняет массу и вылет, а эта страница помогает заранее понять, поместятся ли опоры и выдержит ли площадка.

Как передать данные менеджеру

Лучше всего отправить не длинное описание, а короткий набор фото и размеров. Снимите место установки с четырех точек, отдельно покажите покрытие под будущими опорами и укажите, откуда брать груз и куда его нужно подать.

В заявке полезно написать:

• какой груз поднимать и сколько он весит;
• где может стоять машина;
• какое расстояние от крана до груза;
• есть ли место для полного выдвижения опор;
• что находится под покрытием, если это известно;
• какие препятствия есть рядом и сверху.

Если вы только выбираете технику, начните с нашего каталога автокранов. Для примера можно открыть карточку автокрана 25 тонн МАЗ и посмотреть, как параметры машины связаны с длиной стрелы, габаритами и рабочим сценарием.

Короткий вывод

Опорный контур автокрана нужен, чтобы заранее оценить устойчивость машины, доступное место и нагрузку на площадку. Если все опоры стоят правильно, оператор работает по штатной схеме. Если места не хватает или покрытие слабое, возможности крана нужно проверять до подачи.

Самый быстрый способ избежать простоя: прислать фото площадки, размеры зоны, данные груза и точку установки. Тогда мы сможем подобрать машину и сразу увидеть, где нужны подкладки, другой заезд или уточнение схемы подъема.
